ИМПУЛЬСНЫЙ БЛОК ПИТАНИЯ НА ОСНОВЕ THX208 И EE13
Меня тут начальник попросил добавить в наши платы какую-то схему питания. При этом он хочет, чтобы мозги к станкам стоили какие-нибудь сраные копейки. Я тут сначала думал использовать дешманские китайские модули по 50 р на Алике, но потом решил, что лучше уж слизать их схему, прозвонив дорожки и потом сделать свой собственный БП с блэкджеком и шлюхами. Может быть, доработаю чего-то, добавлю каких-нибудь защитных компонентов... Варистр, например, какой-нибудь по линии AC, фьюзы какие-нибудь и прочую подобную хуйню. Ну, а база получилась вот такая:
🇷🇺 Описание на русском

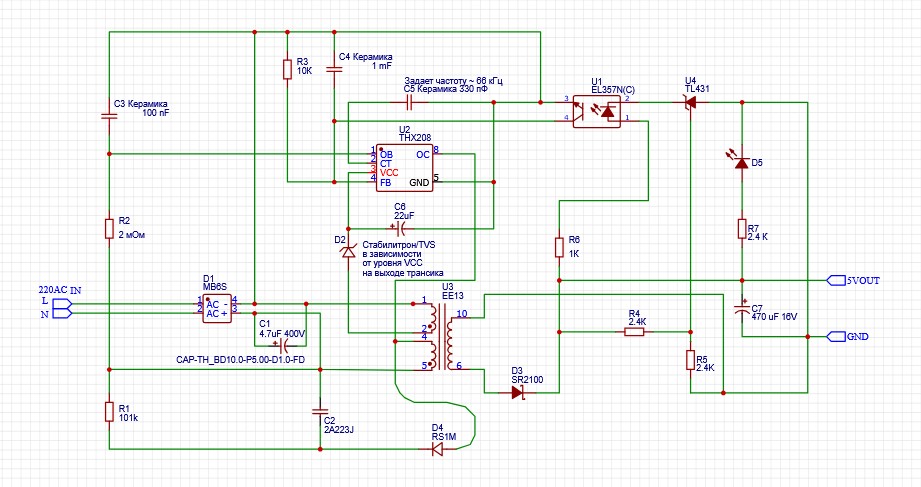

Простой импульсный источник питания переменного тока на основе китайской микросхемы THX208 (встроенный ШИМ-контроллер с ключом до 700 В). Схема реализует обратноходовую (flyback) топологию, предназначена для преобразования 220 В AC в 5 В DC при нагрузке до 300–500 мА.
Используется сердечник EE13, обратная связь построена на оптопаре PC817 и стабилизаторе TL431. Частота работы задаётся конденсатором Ct (330 пФ, ~66 кГц). Модуль выполнен с учётом типового китайского дизайна.
Предназначен для использования в маломощных схемах: контроллеры, реле, датчики, LED.
⚠️ Не сертифицирован по стандартам безопасности. Использовать на свой страх и риск, особенно при работе с сетевым напряжением.
🇬🇧 Description in English
A simple flyback AC-DC switching power supply module based on the Chinese THX208 chip (integrated PWM controller with internal 700 V switch). Converts 220 V AC to 5 V DC, suitable for loads up to 300–500 mA.
Uses a EE13 transformer core, standard PC817 + TL431 feedback loop, and a 330 pF timing capacitor for ~66 kHz switching frequency. This design is based on a typical low-cost Chinese reference circuit.
Intended for low-power embedded systems: controllers, relays, sensors, LEDs.
⚠️ Not certified for safety. Use at your own risk, especially when working with mains voltage.
