AVR ВАЧДОГ И FRAM

Контроллер с диагностикой перезагрузок и энергонезависимой памятью FRAM

В этой статье представлен пример прошивки для AVR-микроконтроллера (например, ATmega328P), которая сохраняет своё состояние между перезагрузками и умеет выводить через UART подробную информацию о причине последнего сброса. Также используется энергонезависимая память FRAM, значительно превосходящая EEPROM по скорости и ресурсу перезаписи.

Подробнее о микросхеме FRAM FM24C04B-GTR читайте в ЗДЕСЬ.

🔧 Основные возможности

• Сохранение критически важных переменных в энергонезависимую память
• Диагностика причины перезагрузки (питание, WDT, кнопка и т.д.)
• Автоматический счётчик количества перезапусков
• Вывод всех параметров в UART (9600 бод)
• Поддержка Watchdog Timer для защиты от зависаний

📦 Что сохраняется в FRAM?

Создаётся структура FRAMData, которая содержит такие поля:

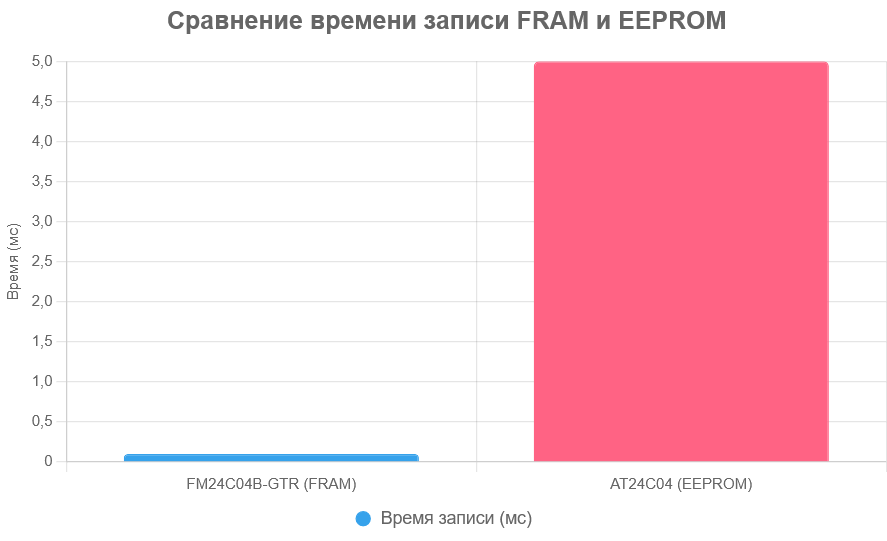

💡 Почему именно FRAM?

Обычная EEPROM — это не самое надёжное решение для часто изменяемых параметров:

• Низкая скорость записи (нужны задержки)
• Ограниченное количество циклов (до 100 тыс)

FRAM (например, FM24C04):

• Пишет данные так же быстро, как читает — без задержек
• Ресурс ~10¹⁴ циклов записи
• Поддерживает I²C-интерфейс и легко подключается

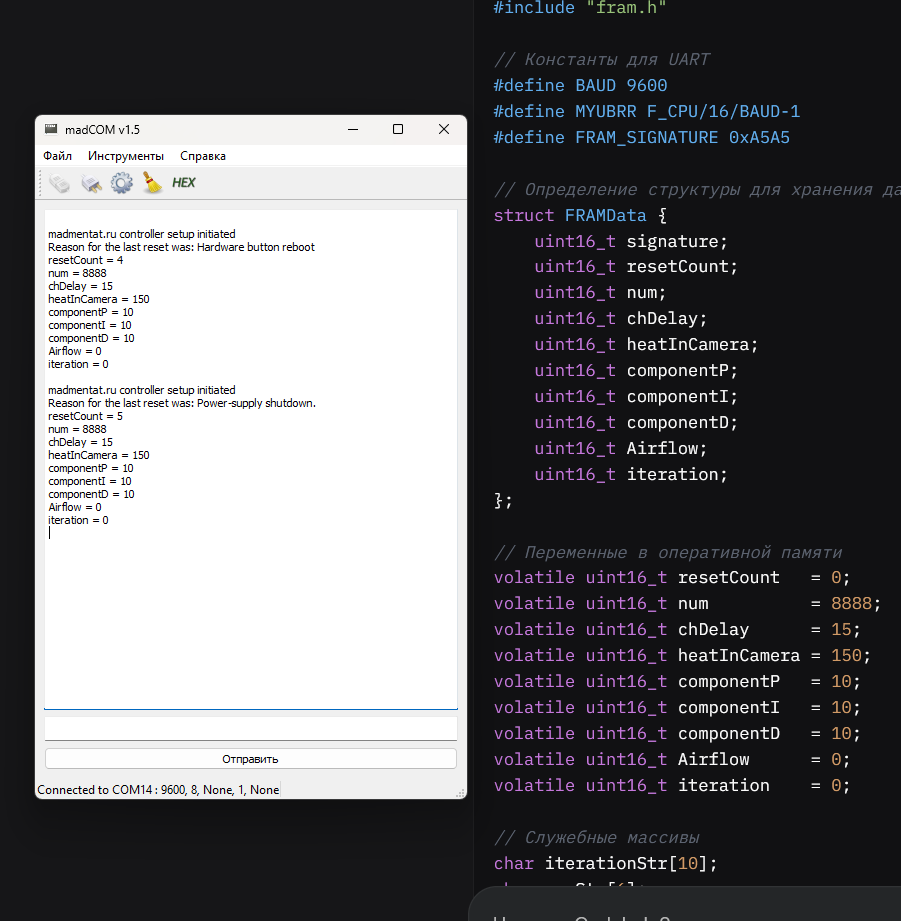

📋 UART-вывод после запуска

madmentat.ru controller setup initiated
Reason for the last reset was: Watchdog emergency reboot.
resetCount = 5
num = 8888
chDelay = 15
heatInCamera = 150
componentP = 10
componentI = 10
componentD = 10
Airflow = 0
iteration = 0

🔍 Распознавание причины сброса

Программа считывает регистр MCUSR и по флагам определяет источник сброса:

• WDRF — Watchdog сброс
• EXTRF — внешняя кнопка
• PORF — подача питания
• BORF — просадка питания (Brown-Out)

🧠 Принцип работы

1. Сначала считываются данные из FRAM
2. Если сигнатура совпадает — данные восстанавливаются
3. Если нет — инициализируются значения по умолчанию
4. Происходит увеличение resetCount и повторная запись
5. UART выводит текущие параметры и причину последнего сброса

🔌 Схема подключения

Подключение FRAM по I²C:

• SCL → PD5 (пример)
• SDA → PD7
• VCC → +5В
• GND → Земля
• Подтягивающие резисторы 4.7 кОм на линии SDA и SCL

🧾 Полный исходный код прошивки

Ниже представлен полный исходный код. Пины управления FRAM можно переназначить в файле fram.h. Код совместим с AVR (например, ATmega169PA) и легко расширяется:

/* * main.c * * Created: 20.05.2025 9:50:01 * Author: madmentat */
#define F_CPU 16000000UL // Частота микроконтроллера
#include <avr/io.h>
#include <avr/interrupt.h>
#include <avr/wdt.h> // Для работы с Watchdog
#include <stdlib.h>  // для utoa
#include <util/delay.h>
#include "fram.h"

// Константы для UART
#define BAUD 9600
#define MYUBRR F_CPU/16/BAUD-1
#define FRAM_SIGNATURE 0xA5A5

// Определение структуры для хранения данных
struct FRAMData {
    uint16_t signature;
    uint16_t resetCount;
    uint16_t num;
    uint16_t chDelay;
    uint16_t heatInCamera;
    uint16_t componentP;
    uint16_t componentI;
    uint16_t componentD;
    uint16_t Airflow;
    uint16_t iteration;
};

// Переменные в оперативной памяти
volatile uint16_t resetCount   = 0;
volatile uint16_t num          = 8888;
volatile uint16_t chDelay      = 15;
volatile uint16_t heatInCamera = 150;
volatile uint16_t componentP   = 10;
volatile uint16_t componentI   = 10;
volatile uint16_t componentD   = 10;
volatile uint16_t Airflow      = 0;
volatile uint16_t iteration    = 0;

// Служебные массивы
char iterationStr[10];
char numStr[6];
char heatStr[6];
char chDelayStr[6];
char cPstr[6];
char cIstr[6];
char cDstr[6];
char AirflowStr[6];
char resetCountStr[12];

// Функция utoa (перенесена из оригинального кода)
char* utoa(unsigned int value, char* str, int base) {
    char* rc;
    char* ptr;
    char* low;
    static const char digits[] = "0123456789abcdefghijklmnopqrstuvwxyz";
    if (base < 2 || base > 36) {
        *str = '\0';
        return str;
    }
    rc = ptr = str;
    low = ptr;
    do {
        *ptr++ = digits[value % base];
        value /= base;
    } while (value);
    *ptr-- = '\0';
    while (low < ptr) {
        char tmp = *low;
        *low++ = *ptr;
        *ptr-- = tmp;
    }
    return rc;
}

// Функция для инициализации UART
void UART_init(unsigned int ubrr) {
    UBRR0H = (unsigned char)(ubrr >> 8);
    UBRR0L = (unsigned char)ubrr;
    UCSR0B = (1 << TXEN0);
    UCSR0C = (1 << UCSZ01) | (1 << UCSZ00);
}

// Функция для отправки одного символа через UART
void uart_send_char(char c) {
    while (!(UCSR0A & (1 << UDRE0)));
    UDR0 = c;
}

// Функция для отправки строки через UART
void uart_send_string(const char* str) {
    while (*str) {
        uart_send_char(*str++);
    }
}

// Функция для отправки данных из FRAM через UART
void sendFRAMData() {
    utoa(resetCount, resetCountStr, 10);
    uart_send_string("resetCount = ");
    uart_send_string(resetCountStr);
    uart_send_string("\r\n");

    utoa(num, numStr, 10);
    uart_send_string("num = ");
    uart_send_string(numStr);
    uart_send_string("\r\n");

    utoa(chDelay, chDelayStr, 10);
    uart_send_string("chDelay = ");
    uart_send_string(chDelayStr);
    uart_send_string("\r\n");

    utoa(heatInCamera, heatStr, 10);
    uart_send_string("heatInCamera = ");
    uart_send_string(heatStr);
    uart_send_string("\r\n");

    utoa(componentP, cPstr, 10);
    uart_send_string("componentP = ");
    uart_send_string(cPstr);
    uart_send_string("\r\n");

    utoa(componentI, cIstr, 10);
    uart_send_string("componentI = ");
    uart_send_string(cIstr);
    uart_send_string("\r\n");

    utoa(componentD, cDstr, 10);
    uart_send_string("componentD = ");
    uart_send_string(cDstr);
    uart_send_string("\r\n");

    utoa(Airflow, AirflowStr, 10);
    uart_send_string("Airflow = ");
    uart_send_string(AirflowStr);
    uart_send_string("\r\n");

    utoa(iteration, iterationStr, 10);
    uart_send_string("iteration = ");
    uart_send_string(iterationStr);
    uart_send_string("\r\n");
}

// Функция для записи uint16_t в FRAM (2 байта)
void fram_write_uint16(uint16_t addr, uint16_t value) {
    fram_write(addr, (uint8_t)(value >> 8)); // Старший байт
    fram_write(addr + 1, (uint8_t)value);   // Младший байт
}

// Функция для чтения uint16_t из FRAM (2 байта)
uint16_t fram_read_uint16(uint16_t addr) {
    uint8_t high = fram_read(addr);
    uint8_t low = fram_read(addr + 1);
    return ((uint16_t)high << 8) | low;
}

// Функция для записи данных в FRAM
void writeToFRAM() {
    struct FRAMData data = {
        FRAM_SIGNATURE,
        resetCount,
        num,
        chDelay,
        heatInCamera,
        componentP,
        componentI,
        componentD,
        Airflow,
        iteration
    };
    uint16_t addr = 0;
    fram_write_uint16(addr, data.signature);      addr += 2;
    fram_write_uint16(addr, data.resetCount);     addr += 2;
    fram_write_uint16(addr, data.num);            addr += 2;
    fram_write_uint16(addr, data.chDelay);        addr += 2;
    fram_write_uint16(addr, data.heatInCamera);   addr += 2;
    fram_write_uint16(addr, data.componentP);     addr += 2;
    fram_write_uint16(addr, data.componentI);     addr += 2;
    fram_write_uint16(addr, data.componentD);     addr += 2;
    fram_write_uint16(addr, data.Airflow);        addr += 2;
    fram_write_uint16(addr, data.iteration);      addr += 2;
}

// Функция для чтения данных из FRAM
void readFromFRAM() {
    struct FRAMData data;
    uint16_t addr = 0;
    data.signature      = fram_read_uint16(addr); addr += 2;
    data.resetCount     = fram_read_uint16(addr); addr += 2;
    data.num            = fram_read_uint16(addr); addr += 2;
    data.chDelay        = fram_read_uint16(addr); addr += 2;
    data.heatInCamera   = fram_read_uint16(addr); addr += 2;
    data.componentP     = fram_read_uint16(addr); addr += 2;
    data.componentI     = fram_read_uint16(addr); addr += 2;
    data.componentD     = fram_read_uint16(addr); addr += 2;
    data.Airflow        = fram_read_uint16(addr); addr += 2;
    data.iteration      = fram_read_uint16(addr); addr += 2;

    if (data.signature == FRAM_SIGNATURE) {
        resetCount   = data.resetCount;
        num          = data.num;
        chDelay      = data.chDelay;
        heatInCamera = data.heatInCamera;
        componentP   = data.componentP;
        componentI   = data.componentI;
        componentD   = data.componentD;
        Airflow      = data.Airflow;
        iteration    = data.iteration;
    } else {
        // Если сигнатура не совпадает, инициализируем FRAM
        writeToFRAM();
    }
}

// Функция для инициализации Watchdog
void WDT_init() {
    wdt_enable(WDTO_2S);
}

int main(void) {
    // Инициализация
    cli(); // Отключение глобальных прерываний

    // Инициализация UART
    UART_init(MYUBRR);

    // Инициализация Watchdog
    WDT_init();

    // Чтение данных из FRAM при старте
    readFromFRAM();

    // Увеличение счетчика перезагрузок
    resetCount++;

    // Запись данных в FRAM
    writeToFRAM();

    uint8_t resetReason = MCUSR;  // Считываем причину последней перезагрузки
    MCUSR = 0;                    // Очищаем регистр MCUSR
    uart_send_string("\r\nmadmentat.ru controller setup initiated\r\n");
    uart_send_string("Reason for the last reset was: ");
    // Проверяем причину перезагрузки
    if (resetReason & (1 << WDRF)) {
        uart_send_string("Watchdog emergency reboot.\r\n");
    } else if (resetReason & (1 << EXTRF)) {
        uart_send_string("Hardware button reboot\r\n");
    } else if (resetReason & (1 << PORF)) {
        uart_send_string("Power-supply shutdown.\r\n");
    } else if (resetReason & (1 << BORF)) {
        uart_send_string("Brown-out Reset\r\n");
    } else {
        uart_send_string("Unknown Reset\r\n");
    }

    // Отправка данных из FRAM через UART
    sendFRAMData(); // Исправлено с sendFR externaData()

    // Включение глобальных прерываний
    sei();

    // Основной цикл
    while (1) {
        // Сброс Watchdog таймера
        wdt_reset();

        // Пример задержки
        _delay_ms(100);
    }

    return 0;
}

 Здесь мы будем определять пины управление микросхемой памяти:

/* * fram.h * * Created: 20.05.2025 9:50:01 * Author: madmentat */
#define F_CPU 16000000UL

#ifndef FRAM_H
#define FRAM_H

#include <stdint.h>
#include <stdbool.h>
#include <util/delay.h>
#include <avr/io.h>

#ifndef FRAM_SDA_PORT
#define FRAM_SDA_PORT PORTD
#endif
#ifndef FRAM_SDA_DDR
#define FRAM_SDA_DDR DDRD
#endif
#ifndef FRAM_SDA_PINR
#define FRAM_SDA_PINR PIND
#endif
#ifndef FRAM_SDA_BIT
#define FRAM_SDA_BIT PD7
#endif

#ifndef FRAM_SCL_PORT
#define FRAM_SCL_PORT PORTD
#endif
#ifndef FRAM_SCL_DDR
#define FRAM_SCL_DDR DDRD
#endif
#ifndef FRAM_SCL_PINR
#define FRAM_SCL_PINR PIND
#endif
#ifndef FRAM_SCL_BIT
#define FRAM_SCL_BIT PD5
#endif

void fram_write(uint16_t addr, uint8_t value);
uint8_t fram_read(uint16_t addr);
void fram_fill(uint8_t value);
void fram_dump(uint16_t start, uint16_t len, void (*print_byte)(uint8_t));
bool fram_test(uint16_t addr, uint8_t value);

#endif


Кстати, не забываем, что на обеих из них должна быть подтяжка VCC - иначе лыжи не поедут.

/* * fram.c * * Created: 20.05.2025 9:50:01 * Author: madmentat */
#include "fram.h"

#define SDA_HIGH() (FRAM_SDA_DDR &= ~(1 << FRAM_SDA_BIT))
#define SDA_LOW()  do { FRAM_SDA_DDR |= (1 << FRAM_SDA_BIT); FRAM_SDA_PORT &= ~(1 << FRAM_SDA_BIT); } while (0)
#define SDA_READ   (FRAM_SDA_PINR & (1 << FRAM_SDA_BIT))

#define SCL_HIGH() (FRAM_SCL_DDR &= ~(1 << FRAM_SCL_BIT))
#define SCL_LOW()  do { FRAM_SCL_DDR |= (1 << FRAM_SCL_BIT); FRAM_SCL_PORT &= ~(1 << FRAM_SCL_BIT); } while (0)

#define I2C_DELAY() _delay_us(5)
#define FRAM_I2C_ADDR 0xA0 // Базовый адрес устройства (0x50 << 1)

static void i2c_start(void) {
    SDA_HIGH(); SCL_HIGH(); I2C_DELAY();
    SDA_LOW(); I2C_DELAY();
    SCL_LOW(); I2C_DELAY();
}

static void i2c_stop(void) {
    SDA_LOW(); I2C_DELAY();
    SCL_HIGH(); I2C_DELAY();
    SDA_HIGH(); I2C_DELAY();
}

static bool i2c_write(uint8_t data) {
    for (uint8_t i = 0; i < 8; i++) {
        if (data & 0x80) SDA_HIGH(); else SDA_LOW();
        I2C_DELAY();
        SCL_HIGH(); I2C_DELAY();
        SCL_LOW(); I2C_DELAY();
        data <<= 1;
    }
    SDA_HIGH();
    I2C_DELAY();
    SCL_HIGH(); I2C_DELAY();
    bool ack = !(SDA_READ);
    SCL_LOW(); I2C_DELAY();
    return ack;
}

static uint8_t i2c_read(bool ack) {
    uint8_t data = 0;
    SDA_HIGH();
    for (uint8_t i = 0; i < 8; i++) {
        data <<= 1;
        SCL_HIGH(); I2C_DELAY();
        if (SDA_READ) data |= 1;
        SCL_LOW(); I2C_DELAY();
    }
    if (ack) SDA_LOW(); else SDA_HIGH();
    SCL_HIGH(); I2C_DELAY();
    SCL_LOW(); I2C_DELAY();
    SDA_HIGH();
    return data;
}

void fram_write(uint16_t addr, uint8_t value) {
    uint8_t device_addr = FRAM_I2C_ADDR | (((addr >> 8) & 0x01) << 1); // Учитываем бит 9 адреса памяти
    i2c_start();
    if (!i2c_write(device_addr)) {
        i2c_stop();
        return; // Если нет ACK, прерываем
    }
    if (!i2c_write((uint8_t)addr)) {
        i2c_stop();
        return;
    }
    if (!i2c_write(value)) {
        i2c_stop();
        return;
    }
    i2c_stop();
    _delay_ms(5); // Задержка для завершения записи
}

uint8_t fram_read(uint16_t addr) {
    uint8_t device_addr = FRAM_I2C_ADDR | (((addr >> 8) & 0x01) << 1);
    i2c_start();
    if (!i2c_write(device_addr)) {
        i2c_stop();
        return 0xFF; // Если нет ACK, возвращаем FF
    }
    if (!i2c_write((uint8_t)addr)) {
        i2c_stop();
        return 0xFF;
    }
    i2c_start();
    if (!i2c_write(device_addr | 0x01)) {
        i2c_stop();
        return 0xFF;
    }
    uint8_t val = i2c_read(false);
    i2c_stop();
    return val;
}

void fram_fill(uint8_t value) {
    for (uint16_t addr = 0; addr < 512; addr++) {
        fram_write(addr, value);
    }
}

void fram_dump(uint16_t start, uint16_t len, void (*print_byte)(uint8_t)) {
    for (uint16_t i = 0; i < len; i++) {
        print_byte(fram_read(start + i));
    }
}

bool fram_test(uint16_t addr, uint8_t value) {
    fram_write(addr, value);
    return (fram_read(addr) == value);
}

✅ Заключение

Эта прошивка позволяет создавать надёжные устройства с устойчивым восстановлением состояния после любых сбоев. FRAM показывает себя как отличное решение для задач, где важно сохранять данные без задержек и ограничения по ресурсу записи.

Полный исходный код доступен внутри проекта, а если интересно — можно адаптировать его для дисплеев, датчиков и управляющих интерфейсов.
