ПОДКЛЮЧЕНИЕ К КОНЦОЛИ CISCO В LINUX

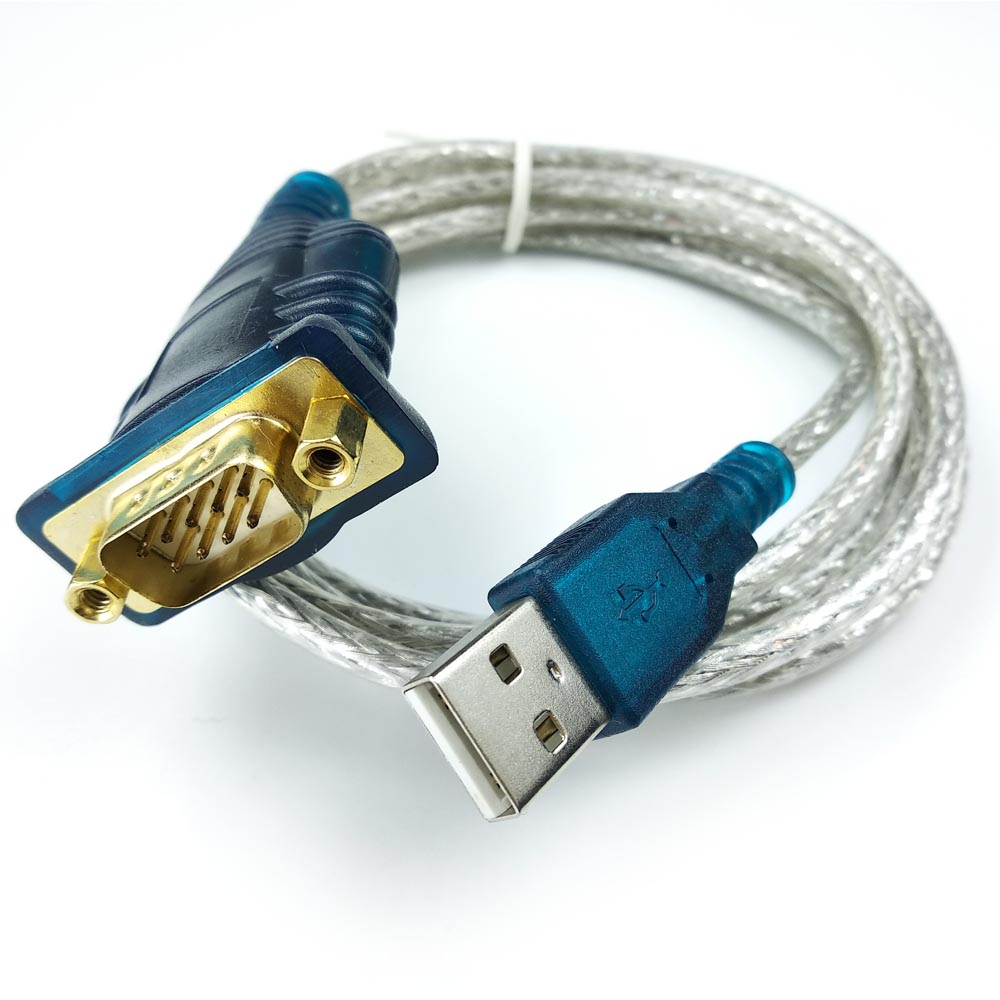

Для наала. нам не помешает обзавестись соответствующим кабелем. В моем случае это Cisco DB9 to RJ45 и переходник с RS232 на USB

cisco console USB RS232



Подключаем rj45 к разъему с пометкой "console" , остальное как получится, и ищем наш девайс:

sudo dmesg | grep-i tty

Теперь подключенияк консоли Cisco необходимо установить пакет minicom. Установка отличается в зависимости от дистрибутива. В данном примере рассмотрена установка из Linux Debian.

sudo apt install minicom

Настройка minicom

Для правильной работы minicom с Сisco необходимо произвести его первоначальную настройку.

minicom -s
  1. Заходим в настройку последовательного порта (Serial port setup) и меняем значение Скорость/Четность/Биты (Bps/Par/Bits) на 9600.
  2. Меняем последовательный порт (Serial Device) на порт, к которому подключено оборудование Cisco. В данном примере это "/dev/ttyusb0".

В итоге необходимо получить следующие настройки:

A - Serial Device : /dev/ttyUSB0
B - Lockfile Location : /var/lock
C - Callin Program :
D - Callout Program :
E - Bps/Par/Bits : 9600 8N1
F - Hardware Flow Control : Yes
G - Software Flow Control : No

Сохраняем измененную конфигурацию, как настройки по-умолчанию в главном меню minicom (Save setup as dfl), либо как конфигурацию с конкретным названием ( Save setup as..).

Использование minicom

Запускаем minicom с настройками по-умолчанию.

minicom

Либо с конкретными настройками.

minicom <имя_конфигурации>

Для выхода из minicom необходимо нажать Ctrl+A Q
